前已述及，管坯的质量直接影响到所轧制的无缝钢管质量。为了提高管坯的质量水平，根据管坯生产方式的不同，我国分别制订了连铸圆管坯标准(YB/T 4149 - 2006《连铸圆管坯》)和轧制圆管坯标准（包括YB/T 5221- 1993《合金结构钢圆管坯》、YB/T 5222 - 2004《优质碳素钢圆管坯》和YB/T 5137 - 1998《高压用无缝钢管圆管坯》等）。这些标准均对管坯的几何尺寸、表面质量、金相组织、试（检）验方法等作出了详尽的规定。

   钢锭（含电渣锭）和离心浇注的圆空心管坯常常是根据各企业的内控标准来组织生产的，且将其直接用作无缝钢管生产坯料的数量，相对于连铸圆管坯和轧（锻）制圆管坯而言较少。故本节主要介绍连铸圆管坯和轧制圆管坯标准。

1　连铸圆管坯标准

   YB/T 4149 - 2006《连铸圆管坯》标准规定了连铸圆管坯的订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标识和质量证明书等

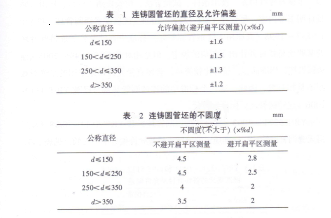

连铸圆管坯的直径及允许偏差应符合表1的规定。

   连铸圆管坯的不圆度应符合表2的规定。

  《连铸圆管坯》标准对连铸圆管坯的低倍组织缺陷和低倍结晶组织均作出了相应的规定，即管坯横截面酸浸低倍组织试样上的中心疏松、缩孔、中心裂纹、中间裂纹、皮下裂纹、皮下气泡等不得大于评级图中的2级。根据需方要求，经供需双方协商，等轴晶区长轴（长轴中心应为管坯的几何中心）一般不小于公称直径的25%。

   该标准还对连铸圆管坯的表面质量提出了以下要求：管坯表面不允许

存在目视可见的结疤、气孔、针孔、重皮以及深度超过0.5mm的裂纹；允许深度不大于3mm的凹坑，深度不大于2mm的机械划痕、压痕存在。

   该标准对管坯表面缺陷的清理作出了以下规定：管坯表面缺陷允许清理，清理深度从实际尺寸算起应不大于公称直径的4%，且最大清理深度应不大于12mm;清理处应圆滑无棱角；清理处的深、宽、长之比应不小于1：6：8：同一截面最大清理深度只允许存在一处。

2　轧制圆管坯标准

   与连铸圆管坯标准一样，轧制圆管坯标准也规定了管坯的尺寸、外形、重量及允许偏差、技术条件、试验方法、检验规则和包装、标识、质量证明书等内容。尽管在YB/T 5222 - 2004《优质碳素钢圆管坯》和YB/T 5137 - 1998《高压用无缝钢管圆管坯》标准中都涉及到了连铸圆管坯的某些质量指标并作出了相应的规定，但是相对于YB/T 4149 - 2006《连铸圆管坯》标准而言，显得比较简单。管坯直径允许偏差采用的是绝对数而不是相对数。因此，这两个标准中的连铸圆管坯部分已被YB/T 4149-2006《连铸圆管坯》标准所替代。

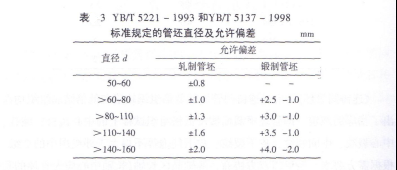

   YB/T 5221 - 1993《合金结构钢圆管坯》和YB/T 5137 - 1998《高压用无缝钢管圆管坯》标准规定的管坯直径及允许偏差是一致的，见表3。

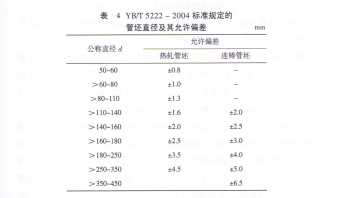

   YB/T 5222 - 2004《优质碳素结构钢圆管坯》标准规定的轧制圆管坯直径及允许偏差与YB/T 5221 - 1993《合金结构钢圆管坯》和YB/T 5137-1998《高压用无缝钢管圆管坯》标准规定的轧制圆管坯直径及允许偏差，在管坯直径≤160mm时是相同的；但在管坯直径>160mm时，则存在差异(YB/T 5221-1993和TB/T 5137-1998标准中所列的管坯直径只到∮160mm)，见表3、表4。

  YB/T 5222 - 2004《优质碳素结构钢圆管坯》标准规定的轧制圆管坯直径及允许偏差与YB/T 5221 - 1993《合金结构钢圆管坯》和YB/T 5137-1998《高压用无缝钢管圆管坯》标准规定的轧制圆管坯直径及允许偏差，在管坯直径≤160mm时是相同的；但在管坯直径>160mm时，则存在差异(YB/T 5221-1993和TB/T 5137-1998标准中所列的管坯直径只到∮160mm)，见表3、表4。

   轧制圆管坯的三个标准均对管坯的椭圆度提出了明确的要求，即椭圆度不得大于直径公差的75%。同时还对钢的冶炼方法、低倍组织、非金属夹杂物、晶粒度和表面质量等作出了相应的规定，具体可参见相关标准。

   比较上述四个管坯标准，它们所规定的管坯检验内容是基本相同的，对管坯表面修磨的规定也基本一致。只是针对管坯不同的生产方法，对管坯的直径允许偏差、椭圆度以及高、低倍组织等提出了一些不同的具体要求。
